在工業生產和環境保護領域,廢氣處理是至關重要的一環。針對不同類型的廢氣成分、濃度及排放要求,衍生出了多種處理工藝。本文將簡要介紹涵蓋87種常見廢氣處理工藝的流程圖體系,并重點解析作為許多系統前端的‘儲氣裝置’及其在整體流程中的關鍵作用。
一、廢氣處理工藝的宏觀分類
87種工藝大體可歸納為以下幾類,每類下包含多種具體技術流程:
1. 物理處理法:如吸附(活性炭、分子篩)、吸收、冷凝、膜分離等。工藝流程通常涉及廢氣的收集、冷卻、溶劑吸收或吸附劑捕獲,最后進行脫附再生或廢液處理。
2. 化學處理法:如催化氧化(CO、RCO)、熱力焚燒(TO)、化學洗滌(酸洗、堿洗)、光催化、等離子體法等。流程圖會明確反應器、催化劑、溫度控制、藥劑投加及副產物處理單元。
3. 生物處理法:如生物濾池、生物滴濾塔、生物洗滌器。流程強調廢氣在適宜濕度、溫度下通過微生物膜,被降解為無害物質。
4. 組合工藝:為應對復雜廢氣,常將上述工藝串聯或并聯,如吸附濃縮+催化燃燒、預處理+生物處理等,流程圖體現各單元的銜接與協同。
二、流程的起點:儲氣裝置的關鍵角色

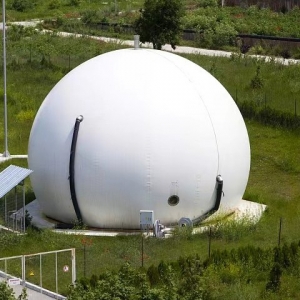

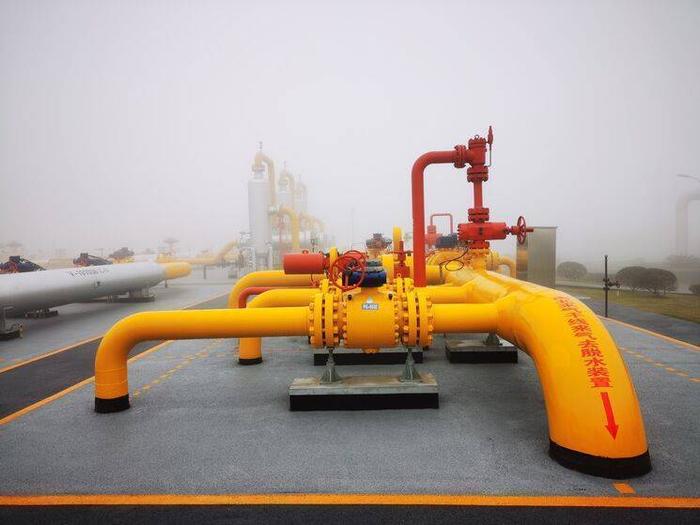

在眾多工藝流程圖的開端,我們常能看到‘儲氣裝置’(Gas Holder or Buffer Tank)。它并非核心處理單元,卻是系統穩定、高效運行的重要保障。
- 功能解析:
- 緩沖與均衡:工業生產中廢氣排放往往具有間歇性或波動性。儲氣裝置可以暫存廢氣,避免峰值流量對后續處理設施造成沖擊,確保進入主處理單元的廢氣流量和濃度相對穩定,從而提高處理效率并保護設備。
- 初步沉降:在儲氣罐內,氣流速度降低,部分大顆粒粉塵、液滴可依靠重力自然沉降,實現簡單的初級凈化。
- 安全冗余:作為系統中的一個緩沖環節,可在前后端設備短暫故障或維護時,提供一定的安全余量。
- 在流程圖中的體現:在工藝流程圖(PFD)或管道儀表流程圖(PID)中,儲氣裝置通常被繪制在廢氣收集管道之后、預處理或主處理設備之前。它會標注設備編號、容積、設計壓力、材質等關鍵參數,并通過管道、閥門、儀表(如壓力表、液位計、安全閥)與上下游連接,顯示其受控狀態。
- 設計與選型要點:其設計需考慮廢氣的總排放量、波動規律、成分(是否腐蝕、易燃易爆)以及后續工藝的要求。常見形式有干式氣柜、濕式氣柜、固定頂罐、緩沖罐等。對于易燃易爆廢氣,還需配備氮封、阻火器、泄爆片等安全設施。
三、如何“收藏”與利用這些流程圖
擁有87種工藝流程圖合集極具參考價值,但有效利用更為關鍵:
- 按需索引:根據待處理廢氣的具體特性(VOCs、酸性氣體、惡臭、粉塵等),快速定位可能適用的工藝類別及流程圖。
- 理解邏輯:不僅看單張圖,更要理解工藝路線的選擇邏輯。例如,對于高濃度、小風量有機廢氣,可能直接采用催化燃燒;而對于低濃度、大風量,則可能先經過吸附濃縮再脫附處理。儲氣裝置的位置和規格也需根據風量穩定性來評估。
- 系統集成:流程圖展示了核心設備與管道連接,在實際工程中,還需結合自控系統、監測系統、動力系統(風機、泵)及安全系統進行整體設計。
- 動態優化:工藝并非一成不變。隨著排放標準提高或生產工況變化,可能需要在原有流程基礎上增加或調整單元。流程圖庫為此提供了豐富的備選方案和組合思路。
###
87種廢氣處理工藝流程圖猶如一部治理技術的‘百科全書’,而‘儲氣裝置’作為許多系統的門戶,其穩定作用不容小覷。深入理解和靈活應用這些流程圖,能夠幫助環保工程師、企業管理者更科學地規劃、設計和運行廢氣治理設施,從而實現經濟效益與環境效益的雙贏。收藏這些圖紙的更重要的是掌握其背后的工藝原理與系統集成思想,方能應對千變?nèi)f化的實際挑戰。
